纸隔板高效空气过滤器又叫纸隔板高效过滤器,一般采用高性能的超细玻璃纤维、超长玻璃纤维、PP纤维滤纸等作为过滤介质,铝箔或双胶纸作为间隔物。从中效(F5~F9)、亚高效(H10~H12)到高效(H13~H14),有多种效率可供客户选择。

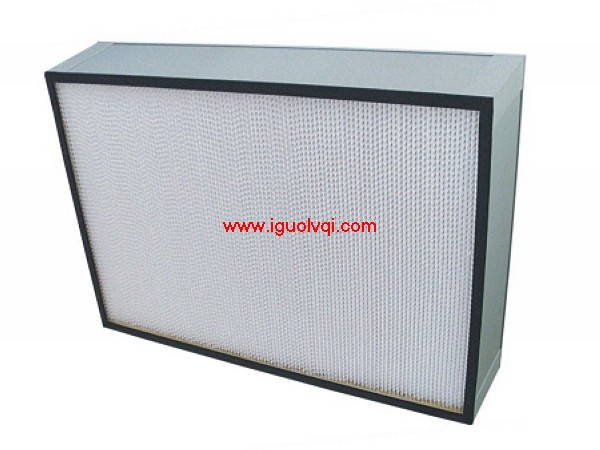

纸隔板高效空气过滤器


纸隔板高效过滤器特点

纸隔板高效过滤器使用隔板式设计,波纹隔板可以精确地保持褶层间距,有最小阻力下,最大限度地利用滤料。过滤器滤材两面180褶翻折形成锲形褶层,滤料折弯时有两道压痕,使其在隔板的尾端开成锲形盒式褶层,锲形盒式褶层可以防止滤料破损。

A)效率高(主要捕捉0.3微米及以上微粒)

B)阻力低

C)容尘量高

D)风速均匀


纸隔板高效过滤器用途:适用于各种特别的洁净室的终端过滤以及各种局部净化设备,如洁净工作台层流罩等环境空气净化。


纸隔板高效过滤器性能

1)框架:铝合金或镀锌铁以及不锈钢框

2)滤料:超细玻璃纤维纸

分隔材质:胶板纸或铝箔;

3) EN779级别:H10、H11、H12、H13、H14

4) DIN 53438阻燃标准:F1

5)终阻力:(建议)450Pa

6 )最大风量:额定风量的125%

7)耐温:80℃

8)过滤尺寸:依据客户实际要求制定,铝型材参考厚度:120mm、150mm、220mm、295mm.

极限尺寸:宽≤1220mm,长≥1220mm,厚50~300mm。


纸隔板高效过滤器材质和使用条件表


构成材料

框架

铝合金、木工板、镀锌板

密封胶

AB胶

间隔物

铝箔、双胶纸

过滤介质

玻璃纤维、PP纤维

使用条件

温度

≤80℃

湿度(普通型)

≤80%

湿度(防湿型)

≤100%

阻力

≤500Pa


纸隔板高效过滤器标准型号尺寸及基本性能指标

外形尺寸
L×W×D

额定风量
(m3/h)

初阻力(Pa)

H13容尘量(g)

计数效率(F6)
1μm ≥60%

计数效率(F8)
1μm
≥90%

计数效率(H10)
0.5μm
≥85%

计数效率(H12)
0.5μm
≥99.5%

计数效率(H13)
0.3μm
≥99.95%

计数效率(H14)
0.3μm
≥99.995%

610×610×150

1200

20

60

110

160

220

250

800

762×610×150

1500

1100

820×610×150

1600

1200

320×320×220

400

300

484×484×220

1000

700

630×630×220

1600

1200

1260×630×220

3200

2400

592×592×292

2000

1700


备注:可制作150≤L≤1260,150≤W≤1260,70≤D≤292范围内非标纸隔板高效过滤器。

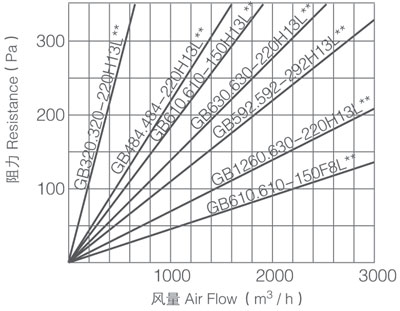

风量与阻力特性曲线图

纸隔板高效空气过滤器
