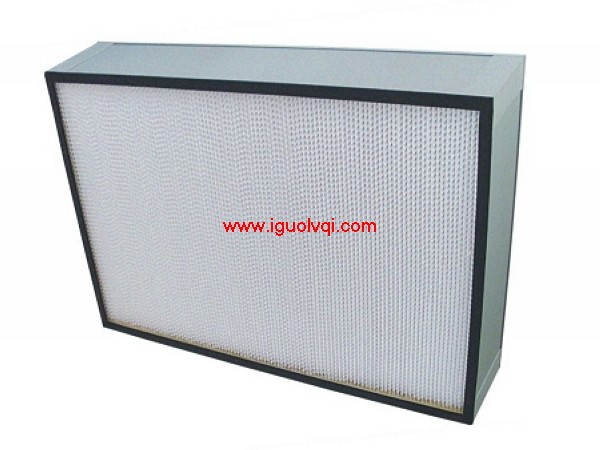

纸隔板高效空气过滤器又叫纸隔板高效过滤器，一般采用高性能的超细玻璃纤维、超长玻璃纤维、PP纤维滤纸等作为过滤介质，铝箔或双胶纸作为间隔物。从中效（F5～F9）、亚高效(H10~H12)到高效(H13~H14)，有多种效率可供客户选择。
纸隔板高效过滤器特点

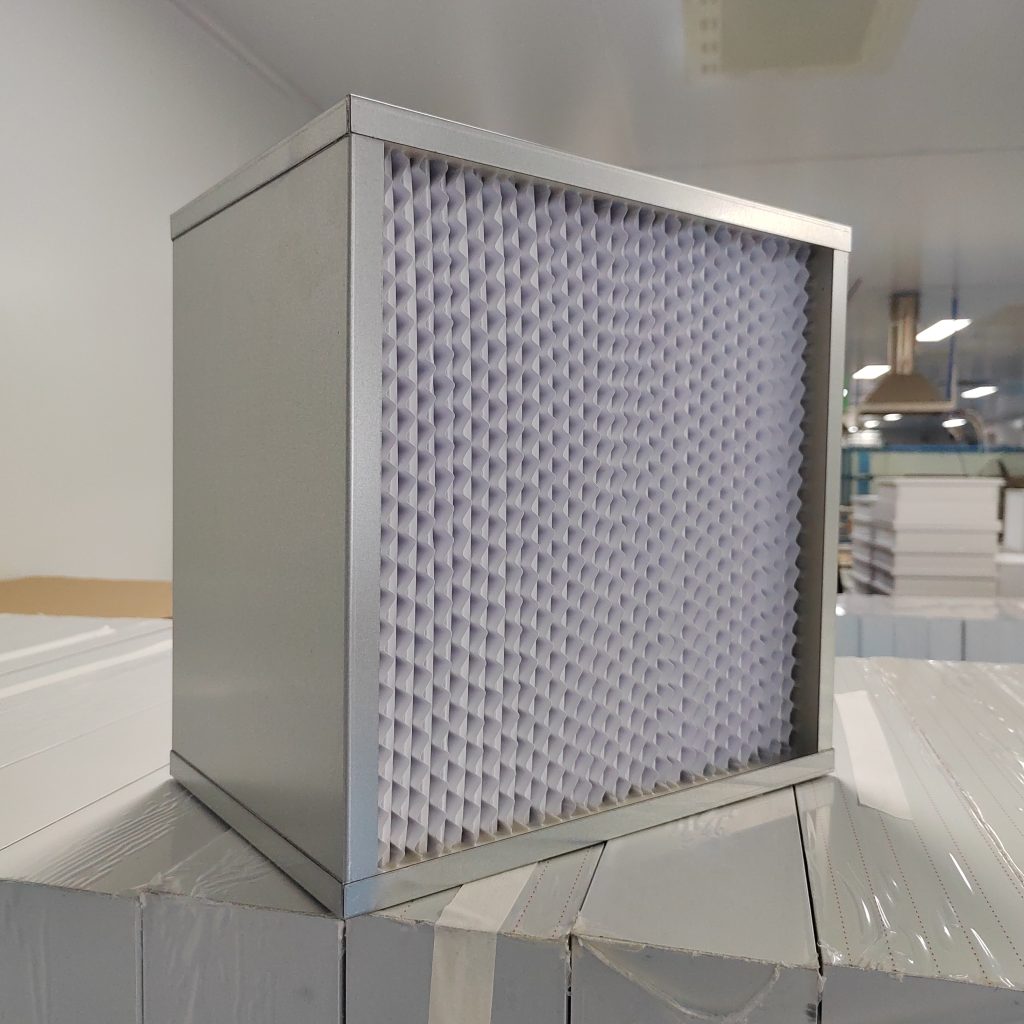

纸隔板高效过滤器使用隔板式设计，波纹隔板可以精确地保持褶层间距，有最小阻力下，最大限度地利用滤料。过滤器滤材两面180褶翻折形成锲形褶层，滤料折弯时有两道压痕，使其在隔板的尾端开成锲形盒式褶层，锲形盒式褶层可以防止滤料破损。
A)效率高（主要捕捉0.3微米及以上微粒）
B)阻力低
C)容尘量高
D)风速均匀
纸隔板高效过滤器用途：适用于各种特别的洁净室的终端过滤以及各种局部净化设备，如洁净工作台层流罩等环境空气净化。
纸隔板高效过滤器性能
1)框架：铝合金或镀锌铁以及不锈钢框
2)滤料：超细玻璃纤维纸
分隔材质：胶板纸或铝箔；
3) EN779级别：H10、H11、H12、H13、H14
4) DIN 53438阻燃标准：F1
5)终阻力：(建议)450Pa
6 )最大风量：额定风量的125%
7)耐温：80℃
8)过滤尺寸：依据客户实际要求制定，铝型材参考厚度：120mm、150mm、220mm、295mm.
极限尺寸：宽≤1220mm，长≥1220mm，厚50~300mm。
纸隔板高效过滤器材质和使用条件表
| 构成材料 | 框架 | 铝合金、木工板、镀锌板 |
| 密封胶 | AB胶 | |
| 间隔物 | 铝箔、双胶纸 | |
| 过滤介质 | 玻璃纤维、PP纤维 | |
| 使用条件 | 温度 | ≤80℃ |
| 湿度（普通型） | ≤80% | |
| 湿度(防湿型) | ≤100% | |
| 阻力 | ≤500Pa |
纸隔板高效过滤器标准型号尺寸及基本性能指标
| 外形尺寸 L×W×D |
额定风量 (m3/h) |
初阻力（Pa） | H13容尘量(g) | |||||
| 计数效率（F6） 1μm ≥60% |
计数效率（F8） 1μm ≥90% |
计数效率（H10） 0.5μm ≥85% |
计数效率（H12） 0.5μm ≥99.5% |
计数效率（H13） 0.3μm ≥99.95% |
计数效率（H14） 0.3μm ≥99.995% |
|||
| 610×610×150 | 1200 | 20 | 60 | 110 | 160 | 220 | 250 | 800 |
| 762×610×150 | 1500 | 1100 | ||||||
| 820×610×150 | 1600 | 1200 | ||||||
| 320×320×220 | 400 | 300 | ||||||
| 484×484×220 | 1000 | 700 | ||||||
| 630×630×220 | 1600 | 1200 | ||||||
| 1260×630×220 | 3200 | 2400 | ||||||
| 592×592×292 | 2000 | 1700 | ||||||
备注：可制作150≤L≤1260，150≤W≤1260，70≤D≤292范围内非标纸隔板高效过滤器。

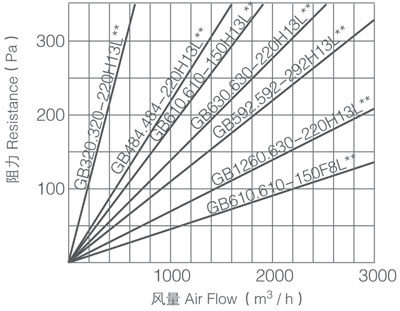

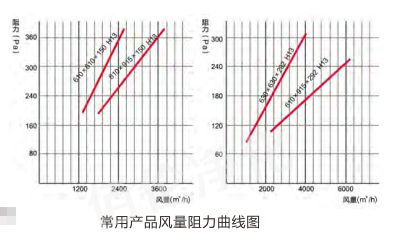

风量与阻力特性曲线图
